Het Victron HiTHIUM All-in-One Cabinet is een professioneel en uitbreidbaar energieopslagsysteem voor woningen, bedrijfspanden, werkplaatsen en agrarische locaties.

In één compacte kast worden de Victron-omvormers, HiTHIUM LiFePO₄-batterijmodules, beveiligingen en het complete energiemanagement overzichtelijk samengebracht. Hierdoor ontstaat een krachtige, nette en servicevriendelijke installatie met aanzienlijk minder losse componenten en bekabeling.

Het cabinet is leverbaar met:

• Drie Victron MultiPlus-II 48/5000 omvormers
• Drie Victron Multi RS Solar 48/6000 omvormers
• Circa 30 kWh HiTHIUM LiFePO₄-batterijopslag
• Victron Cerbo GX en GX Touch-bedieningsscherm
• Victron 3-fase energiemeting
• Geïntegreerde AC- en DC-beveiligingen
• Mogelijkheid tot noodstroom
• Volledig energiemanagement en monitoring
• Uitbreiding met aanvullende HiTHIUM-batterijracks

Het systeem kan onder andere worden ingezet voor peak shaving, noodstroom, het verhogen van het eigen zonne-energieverbruik, slim handelen met dynamische energieprijzen en het ondersteunen van een beperkte netaansluiting.

Knop: Vrijblijvende offerte aanvragen
Knop: Bespreek uw situatie telefonisch

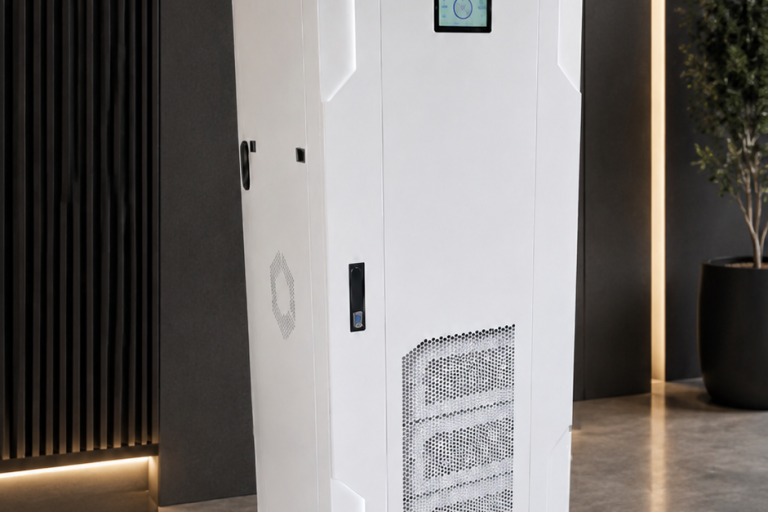

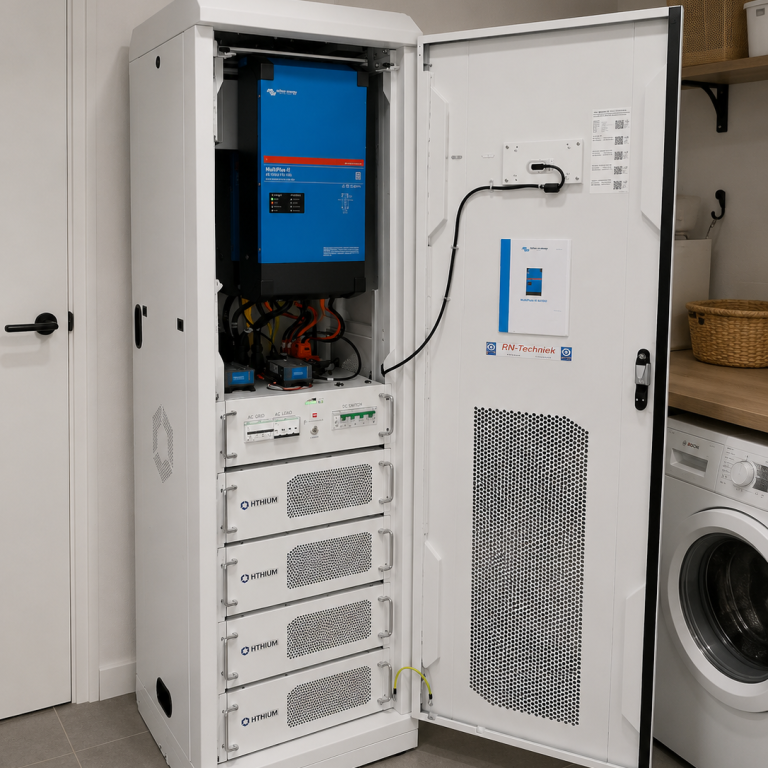

Alles overzichtelijk in één cabinet

Het HiTHIUM All-in-One Cabinet is ontwikkeld om een compleet Victron ESS-systeem compact en professioneel op te bouwen.

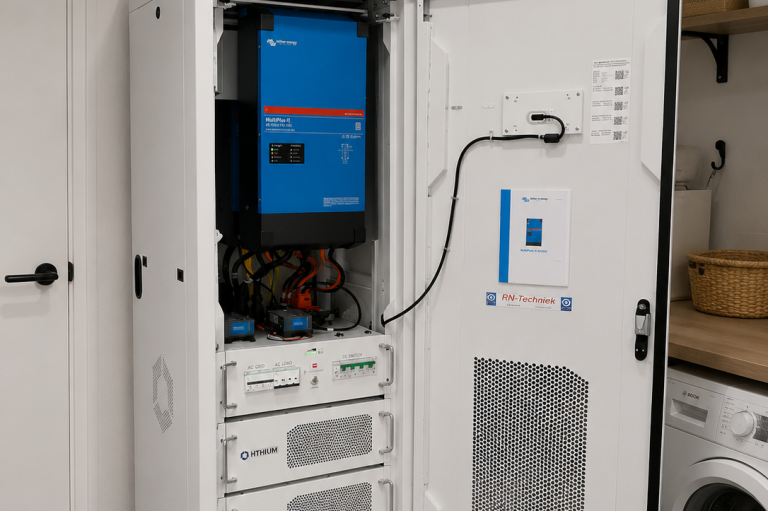

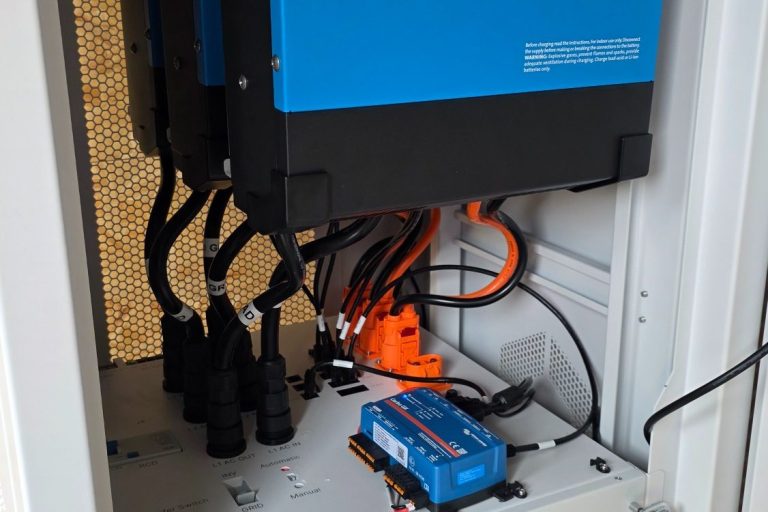

De omvormers worden boven in het cabinet geplaatst. In het onderste gedeelte bevinden zich vier afzonderlijke HiTHIUM-batterijmodules. In het midden van de kast bevindt zich de geïntegreerde combinerbox met de benodigde AC- en DC-beveiligingen.

De combinerbox is onder andere voorzien van:

• Grid-automaat
• Load-automaat
• Aardlekbeveiliging
• AC-bypassschakelaar
• DC-batterijschakelaar
• Overstroom- en kortsluitbeveiliging
• Aansluitingen voor netvoeding en noodstroomgroepen

Door deze geïntegreerde opbouw hoeft niet op locatie een complete losse verdeelinrichting te worden samengesteld. Dit vermindert de montagetijd, beperkt het bekabelingswerk en zorgt voor een overzichtelijke en professionele afwerking.

RN-Techniek kan het cabinet leveren als materiaalset, maar ook volledig opbouwen, configureren, installeren en in bedrijf stellen.

Uitvoering met Victron MultiPlus-II

De uitvoering met drie Victron MultiPlus-II 48/5000/70-50 omvormers vormt een volledig driefasig Victron ESS-systeem.

Iedere MultiPlus-II levert bij 25 °C circa 4.000 watt continu uitgangsvermogen. Met drie omvormers is daarmee gezamenlijk ongeveer 12 kW continu vermogen beschikbaar, verdeeld over de drie fasen. De MultiPlus-II 48/5000 beschikt daarnaast over een omschakelcapaciteit van 50 ampère en ondersteunt PowerControl en PowerAssist.

Samenstelling van de MultiPlus-II-uitvoering

• 3× Victron MultiPlus-II 48/5000/70-50
• Victron Cerbo GX
• Victron GX Touch 50
• Victron VM-3P75CT driefasen-energiemeter
• Vier HiTHIUM-batterijmodules
• Circa 30 kWh nominale batterijopslag
• HiTHIUM BMS met CAN-buscommunicatie
• HiTHIUM 19-inch All-in-One Cabinet
• Geïntegreerde AC- en DC-verdeelinrichting
• Interne bekabeling en cabinetaccessoires

Deze uitvoering is vooral geschikt wanneer er al bestaande zonnepanelen met een AC-omvormer aanwezig zijn, of wanneer de nadruk ligt op noodstroom, peak shaving, batterijopslag en slim energiemanagement.

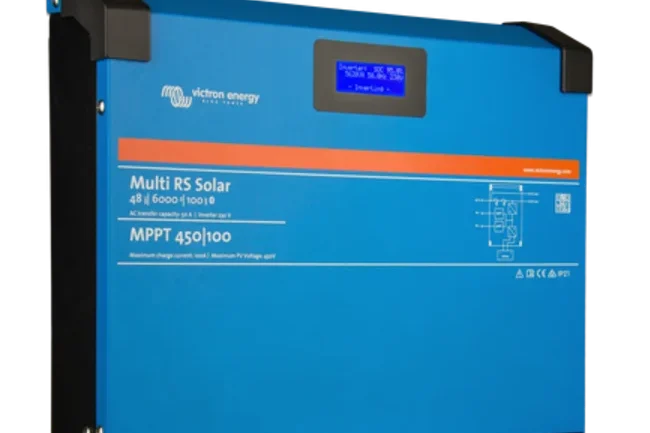

Ook leverbaar met Victron Multi RS Solar

Het HiTHIUM All-in-One Cabinet kan ook worden ingericht met drie Victron Multi RS Solar 48/6000 omvormers.

De Multi RS Solar combineert een omvormer/lader met twee geïntegreerde krachtige MPPT-trackers. Hierdoor kunnen zonnepanelen rechtstreeks aan de DC-zijde van het energieopslagsysteem worden aangesloten. In een driefasige installatie wordt één Multi RS Solar per fase toegepast.

Deze uitvoering is vooral interessant wanneer:

• Er een nieuwe zonnepaneleninstallatie wordt aangelegd
• Zonnepanelen rechtstreeks DC-gekoppeld moeten worden
• Omvormers en MPPT-laadregelaars gecombineerd moeten worden
• Minder losse componenten gewenst zijn
• Zonne-energie efficiënt moet worden gebruikt voor het laden van de batterij
• Een compacte 3-fase installatie gewenst is

Welke uitvoering het beste past, is afhankelijk van de bestaande zonnepanelen, het energieverbruik, het gewenste noodstroomvermogen en de toekomstige uitbreidingsplannen.

RN-Techniek bespreekt graag samen met u of een uitvoering met MultiPlus-II of Multi RS Solar de beste keuze is.

Knop: MultiPlus-II en Multi RS Solar vergelijken

Peak shaving: de netaansluiting ondersteunen met batterijvermogen

Een belangrijk voordeel van dit systeem is peak shaving.

Bij peak shaving wordt een ingestelde maximale netafname bewaakt. Zodra het energieverbruik boven deze ingestelde waarde dreigt te komen, leveren de Victron-omvormers automatisch aanvullend vermogen vanuit de batterij.

De netaansluiting en batterij werken dan samen om het benodigde vermogen te leveren.

Een MultiPlus-II 48/5000 levert bij 25 °C circa 4.000 watt continu. Omgerekend is dit ongeveer 17 ampère aanvullende ondersteuning per fase. Met drie omvormers kan het systeem op alle drie de fasen vermogen vanuit de batterij bijzetten. De PowerAssist-functie van Victron is specifiek ontwikkeld om een beperkte AC-bron tijdens piekbelasting met batterijvermogen te ondersteunen.

Voorbeeld bij een 3×25 A-aansluiting

Bij een 3×25 A-netaanluiting kan de MultiPlus-II tijdens piekmomenten circa 17 ampère per fase aanvullend leveren.

Hierdoor kan achter het Victron-systeem tijdelijk een aanzienlijk groter vermogen beschikbaar zijn dan uitsluitend vanuit de netaansluiting geleverd kan worden. In deze cabinetuitvoering wordt het praktisch beschikbare vermogen mede bepaald door de toegepaste D40A-beveiligingen. Daarom spreken we bij deze uitvoering doorgaans over een ondersteund uitgangsvermogen tot ongeveer 3×40 ampère.

Het systeem vergroot de officiële netaansluiting niet. Het vult de beschikbare netstroom tijdelijk aan met vermogen uit de batterij.

Dit is interessant bij het gebruik van bijvoorbeeld:

• Elektrische machines
• Compressoren
• Pompen en motoren
• Warmtepompen
• Elektrische boilers
• Laadpalen
• Grootkeukenapparatuur
• Koeling en ventilatie
• Andere zware elektrische verbruikers

Wanneer de belasting weer afneemt, kan de batterij automatisch worden bijgeladen.

Mogelijk van 3×35 A of 3×40 A naar 3×25 A

Bij sommige woningen en bedrijven is een zwaardere netaansluiting vooral nodig om korte vermogenspieken op te vangen.

Wanneer uit een meting en analyse blijkt dat het gemiddelde verbruik binnen 3×25 A blijft en alleen tijdelijke pieken hoger liggen, kan het mogelijk zijn om bijvoorbeeld een 3×35 A- of 3×40 A-aansluiting te verlagen naar 3×25 A.

De batterij en Victron-omvormers vangen dan de tijdelijke pieken op die niet volledig door de kleinere netaansluiting kunnen worden geleverd.

Een kleinere aansluiting kan een aanzienlijke besparing opleveren op de jaarlijkse vaste netbeheerkosten. De hoogte van deze besparing is afhankelijk van de netbeheerder, het type aansluiting en de geldende tarieven.

Vooral wanneer een zwaardere aansluiting kan worden teruggebracht, kan de jaarlijkse besparing een belangrijke bijdrage leveren aan de terugverdientijd van het energieopslagsysteem.

In combinatie met:

• Lagere vaste netbeheerkosten
• Peak shaving
• Meer eigen gebruik van zonne-energie
• Laden tijdens voordelige uren
• Ontladen tijdens dure uren
• Beperking van teruglevering
• Noodstroomzekerheid

ontstaat een systeem dat zowel technisch als financieel interessant kan zijn.

Een verlaging van de netaansluiting is niet in iedere situatie verantwoord. RN-Techniek beoordeelt daarom vooraf:

• De maximale belasting per fase
• De duur van de vermogenspieken
• De faseverdeling
• Het dagelijkse energieverbruik
• De beschikbare batterijcapaciteit
• De gewenste bedrijfszekerheid
• Het vermogen dat bij een lege batterij beschikbaar moet blijven

Op basis hiervan bepalen wij of een kleinere netaansluiting technisch mogelijk en financieel aantrekkelijk is.

Knop: Laat mijn netaansluiting beoordelen

Automatische noodstroomvoorziening

Het Victron HiTHIUM-systeem kan geselecteerde groepen tijdens een stroomstoring automatisch vanuit de batterij blijven voeden.

Bij het wegvallen van het elektriciteitsnet neemt de MultiPlus-II de voeding van de aangesloten noodstroomgroepen binnen minder dan 20 milliseconden over. Hierdoor kunnen veel apparaten zonder merkbare onderbreking blijven functioneren.

Denk hierbij aan:

• Verlichting
• Koelkasten en vriezers
• Internet en communicatie
• Beveiligingssystemen
• Kantoorapparatuur
• Pompen en besturingen
• Verwarmingsinstallaties
• Geselecteerde machines
• Andere essentiële apparatuur

Verdeling tussen kritische en niet-kritische groepen

In de meterkast wordt een verdeling gemaakt tussen kritische en niet-kritische verbruikers.

De niet-kritische groepen blijven rechtstreeks op het elektriciteitsnet aangesloten. Het verbruik van deze groepen wordt wel meegenomen in het energiemanagement.

De kritische groepen worden aangesloten op de Load-uitgang van het Victron-systeem. Deze groepen kunnen bij een stroomstoring vanuit de batterij worden gevoed.

Tussen het cabinet en de meterkast of hoofdverdeler worden hiervoor doorgaans twee afzonderlijke vijfaderige kabels aangelegd:

Grid-aansluiting

De Grid-kabel verbindt de hoofdverdeler met de AC-ingangen van de drie Victron-omvormers.

Load-aansluiting

De Load-kabel verbindt de AC-uitgangen van de Victron-omvormers met de geselecteerde noodstroomgroepen.

Welke groepen op noodstroom worden aangesloten, wordt vooraf afgestemd op het beschikbare omvormervermogen, de batterijcapaciteit en de wensen van de gebruiker.

Zonnepanelen gebruiken tijdens een stroomstoring

Bij een geschikte systeemopbouw kunnen zonnepanelen ook tijdens een stroomstoring energie blijven produceren.

Bij een MultiPlus-II-uitvoering kan een geschikte bestaande AC-PV-omvormer op de uitgang van het Victron-systeem worden aangesloten. De Victron-omvormers vormen tijdens de stroomstoring een lokaal elektriciteitsnet waarop de PV-omvormer kan blijven functioneren.

De opgewekte zonne-energie kan dan worden gebruikt om:

• De aangesloten verbruikers te voeden
• De batterij opnieuw op te laden
• De beschikbare noodstroomtijd te verlengen

Bij de Multi RS Solar-uitvoering kunnen zonnepanelen rechtstreeks op de geïntegreerde MPPT-trackers worden aangesloten.

Of een bestaande zonnepaneleninstallatie tijdens een stroomstoring kan blijven werken, is afhankelijk van het merk en type PV-omvormer, het PV-vermogen, de faseverdeling en de gekozen aansluitwijze.

RN-Techniek beoordeelt dit vooraf en stemt de installatie af op de geldende Victron-ontwerp- en installatierichtlijnen.

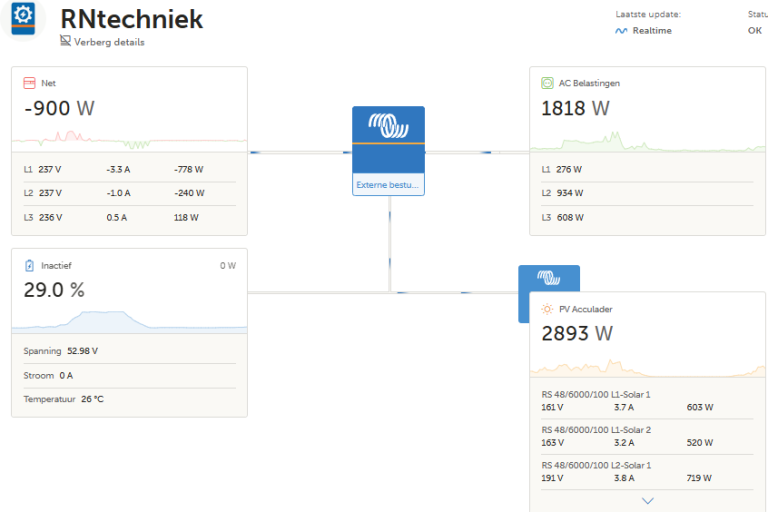

Slim energiemanagement met Cerbo GX

De Victron Cerbo GX vormt het centrale brein van het systeem.

Via het lokale GX Touch-scherm en het online Victron Remote Management-platform krijgt u inzicht in onder andere:

• Het actuele energieverbruik
• Netafname en teruglevering
• Batterijpercentage
• Laad- en ontlaadvermogen
• Verbruik per fase
• Zonne-energieproductie
• Historische energiegegevens
• Systeemstatus en meldingen
• De actuele energiestromen

Het systeem kan lokaal worden bekeken en bediend, maar ook op afstand worden gemonitord. Hierdoor kan RN-Techniek, wanneer daarvoor toestemming is gegeven, ondersteuning bieden zonder direct op locatie aanwezig te hoeven zijn.

Rechtstreekse communicatie tussen HiTHIUM en Victron

De HiTHIUM-batterijmodules communiceren via CAN-bus rechtstreeks met het Victron GX-systeem.

Hierdoor worden belangrijke gegevens automatisch uitgewisseld, waaronder:

• Batterijpercentage
• Maximale laadstroom
• Maximale ontlaadstroom
• Toegestane laadspanning
• Batterijtemperatuur
• Systeemmeldingen
• Beschikbaar laad- en ontlaadvermogen

De combinatie ondersteunt Victron DVCC. Daarmee kan het Victron-systeem zijn laad- en ontlaadgedrag automatisch aanpassen aan de actuele grenzen die door het batterijmanagementsysteem worden doorgegeven.

Dit draagt bij aan een veilige, stabiele en betrouwbare werking van het complete ESS-systeem.

Slim laden en ontladen met Dynamic ESS

Het systeem kan worden ingesteld met Victron Dynamic ESS.

Hiermee kan het laad- en ontlaadgedrag worden afgestemd op onder andere:

• De actuele batterijcapaciteit
• Verwachte zonne-energieproductie
• Verwacht energieverbruik
• Day-ahead energieprijzen
• De gewenste minimale batterijreserve
• Ingestelde terugleverbeperkingen

Met een geschikt dynamisch energiecontract kan het systeem bijvoorbeeld laden tijdens goedkope uren en opgeslagen energie gebruiken wanneer de elektriciteitsprijs hoger is.

Victron beschrijft Dynamic ESS als een functie die net-, batterij- en zonne-energie combineert op basis van actuele prijzen, verwacht energieverbruik en verwachte zonneopbrengst.

De werkelijke opbrengst is afhankelijk van het energieverbruik, de energieprijzen, de zonnepaneleninstallatie, de beschikbare batterijcapaciteit en de gekozen instellingen.

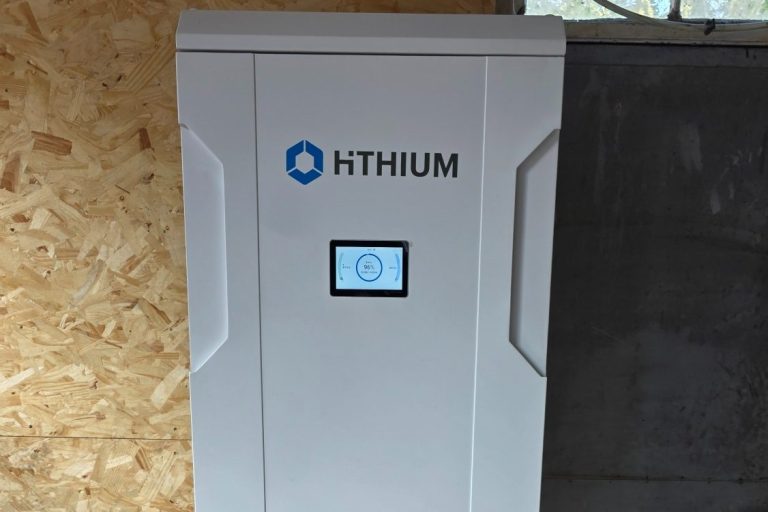

HiTHIUM LiFePO₄-batterijopslag

De basisuitvoering beschikt over circa 30 kWh nominale batterijopslag, opgebouwd uit vier afzonderlijke HiTHIUM-batterijmodules.

De modules worden via een slide-in systeem in het cabinet geplaatst en vormen gezamenlijk een 51,2 volt batterijsysteem.

Volgens de leverancier beschikken de modules over:

• LiFePO₄-batterijchemie
• Circa 30 kWh nominale opslagcapaciteit
• Een systeemspanning van 51,2 volt
• Minimaal 8.000 cycli onder de opgegeven testomstandigheden
• Tien jaar fabrieksgarantie volgens de garantievoorwaarden
• Een geïntegreerd batterijmanagementsysteem
• CAN-buscommunicatie met Victron
• Ondersteuning van DVCC

De leverancier vermeldt onder andere CE, IEC 62619, IEC 62040, UN38.3, MSDS, RoHS en REACH als beschikbare certificeringen en productdocumentatie.

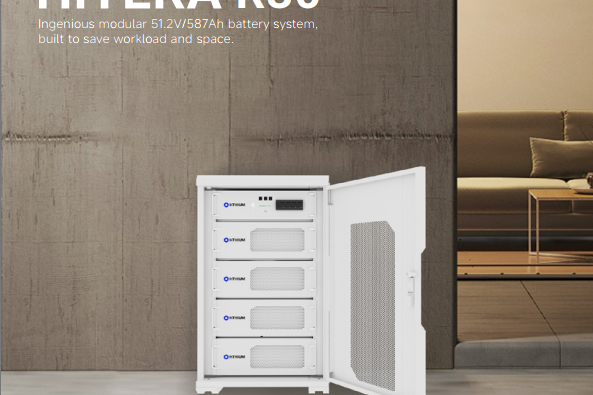

Eenvoudig uitbreidbaar met extra batterijcapaciteit

Wanneer in de toekomst meer opslagcapaciteit nodig is, kan het systeem worden uitgebreid met externe HiTHIUM ARKVOLT R30-batterijracks.

Ieder aanvullend R30-rack voegt circa 30 kWh batterijcapaciteit toe.

Hierdoor kan het systeem meegroeien met:

• Een hoger energieverbruik
• Een uitbreiding van het bedrijf
• Nieuwe machines
• Extra laadpalen
• Een grotere zonnepaneleninstallatie
• Een warmtepomp
• Een grotere noodstroombehoefte
• Verdere elektrificatie van de locatie

Zo kan een installatie beginnen met circa 30 kWh en later worden uitgebreid naar tientallen of zelfs honderden kilowatturen.

De exacte uitbreidingsmogelijkheden worden per project afgestemd op het omvormervermogen, de gewenste laad- en ontlaadstromen en de technische situatie op locatie.

Voor welke locaties is dit systeem geschikt?

Woningen

Voor grotere woningen met een driefasenaansluiting, zonnepanelen, een warmtepomp, elektrische voertuigen of een hoog energieverbruik.

Werkplaatsen

Voor het ondersteunen van machines, compressoren, lasapparatuur en andere zware verbruikers met hoge inschakel- of piekstromen.

Agrarische bedrijven

Voor onder andere pompen, koeling, ventilatie, melkrobots, voerinstallaties, laadvoorzieningen en andere bedrijfskritische apparatuur.

Bedrijfspanden

Voor peak shaving, noodstroom, beperking van netafname en het beter benutten van lokaal opgewekte zonne-energie.

Locaties met een beperkte netaansluiting

Voor situaties waarin een netverzwaring niet beschikbaar is, lang op zich laat wachten of hoge jaarlijkse kosten met zich meebrengt.

Technische hoofdgegevens

Systeem: Victron HiTHIUM All-in-One ESS
Aansluiting: 230/400 V, 3-fase
Uitvoering 1: 3× Victron MultiPlus-II 48/5000
Uitvoering 2: 3× Victron Multi RS Solar 48/6000
Continu vermogen MultiPlus-II-uitvoering: circa 12 kW bij 25 °C
Batterijcapaciteit: circa 30 kWh nominaal
Batterijspanning: 51,2 V DC
Batterijchemie: LiFePO₄
Energiemeting: Victron driefasen-energiemeter met CT-klemmen
Monitoring: Cerbo GX, GX Touch en Victron VRM
Batterijcommunicatie: CAN-bus
DVCC: ondersteund
Afmetingen cabinet: circa 600 × 630 × 1.900 mm
Gewicht compleet: circa 500 kg
Beschermingsklasse: IP20
Plaatsing: binnen
Uitbreidbaar: met HiTHIUM ARKVOLT R30-batterijracks
Noodstroom: voor geselecteerde groepen
Dynamische aansturing: mogelijk met Dynamic ESS

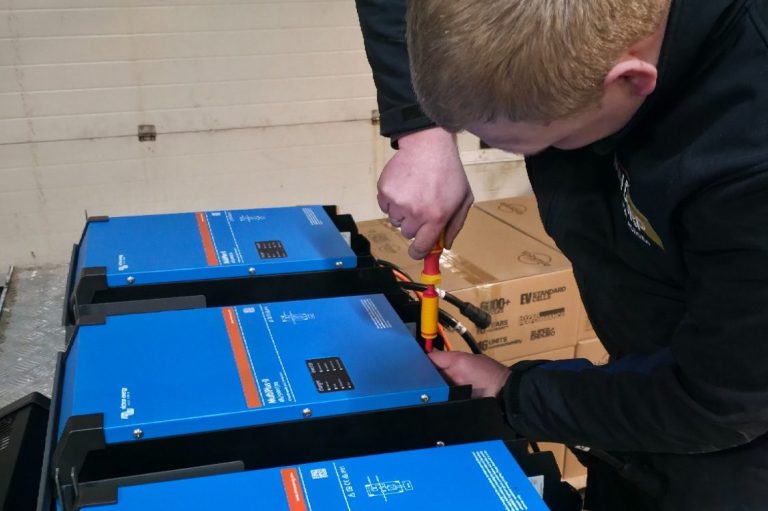

Levering en installatie door RN-Techniek

RN-Techniek is gespecialiseerd in Victron Energy, thuisbatterijen, zakelijke energieopslag, peak shaving en noodstroomvoorzieningen.

Wij kunnen het Victron HiTHIUM All-in-One systeem leveren als:

• Complete materiaalset
• Voorbereid en geconfigureerd systeem
• Professioneel opgebouwd cabinet
• Volledige installatie op locatie
• Inclusief aanpassingen aan de groepenkast
• Inclusief installatie van Grid- en Load-bekabeling
• Inclusief inbedrijfstelling en configuratie
• Inclusief monitoring via Victron VRM
• Inclusief uitleg en ondersteuning na oplevering

Vooraf bekijken wij onder andere:

• De bestaande netaansluiting
• De huidige groepenkast of hoofdverdeler
• Het energieverbruik
• De piekbelasting per fase
• De aanwezige zonnepanelen
• Eventuele laadpalen en warmtepompen
• Het gewenste noodstroomvermogen
• De afstand tussen cabinet en meterkast
• De beschikbare opstellingsruimte
• De mogelijke verlaging van de netaansluiting
• Toekomstige uitbreidingsplannen

Op basis hiervan maken wij een passende systeemopbouw en een duidelijke offerte.
